Testbericht Buddipole
Hier möchte ich über meine Erfahrungen mit der Buddipole Antenne berichten.
Das Set und die einzelnen Zubehörteile sind von guter Qualität und sauber verarbeitet. Im Set enthalten sind Ständer, Mast und alles Material, das für den Betrieb von 40m – 6m benötigt werden. Der Aufbau ist unproblematisch und auch mit kalten Händen noch praktikabel. Die Tabs, die an den Spulen befestigt werden und Windungen zählen können etwas fummelig sein. Bei den Abspannseilen könnten die Heringe doch etwas besser sein. Diese reichen bei Wind und sandigen Boden nicht aus und es wird empfohlen, bessere Heringe zu beschaffen.
Es ist zu empfehlen, auf den Bändern 80m-20m die Buddipol mit einem Antennen Analyzer abzustimmen. In den Bänder 80m und 40m ist die Bandbreite sehr schmal und das Einstellen der Resonanzfrequenz geht so wesentliche schneller.
Vor allem ab dem 20m Band wird es relevant. Je tiefer die Frequenz je heikler wird es ein gutes SWR zu erhalten. Da hilft einem der Antennen Analyzer ungemein.
Ziel soll sein, möglichst ohne Antennentuner auszukommen.
80m Vertikal

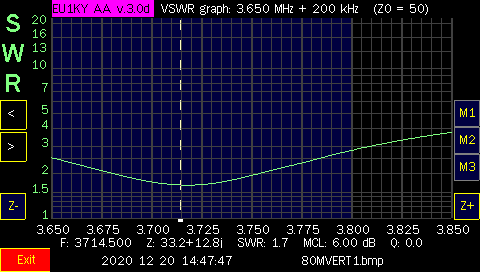

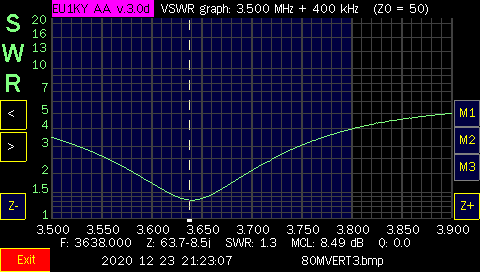

Die Konfiguration ist wie im Link beschrieben. Der einzige Unterschied ist, dass das Gegengewicht ausgestreckt mindestens 1 Meter über Boden verlegt. Beim Abstimmen mit dem Antennen Analyzer wurde die auf die Frequenz 3.650 MHz abgestimmt, als die Antenne dann auf 5 Meter war verschob sich das SWR auf 3.785 MHz mit einen SWR von 1,2 : 1.
Die ersten QSO bestätigten die Wirksamkeit der Antennenkonfiguration.
zusätzliches Material:
2 x Buddipole arm 22′
1 x Long Band Spule ( Tip bei der 14. oder 16 Windung)
1 x Long Telescope Whip Version
1 x A Triple Ratio Switched Balun Einstellung 2:1
1 x Gegengewicht 20m (min. 1m über Boden)
80m Vertikal Konfiguration nach Hersteller.
80m Horizontal
Es funktioniert, ist aber sehr heikel beim Abstimmen! Trotzdem wegen der Länge auf Balkonen so nicht geeignet und der QSO Erfolg lässt zu wünschen übrig. Hier wäre eine magnetische Loop Antenne besser geeignet!

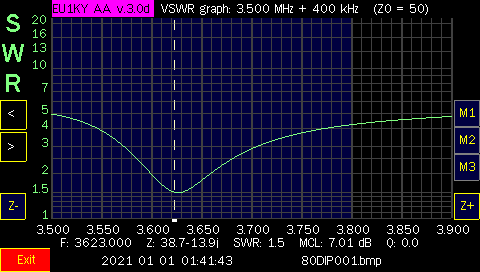

Konfiguration für 80m Dipol
2 x Buddipole arm 22′

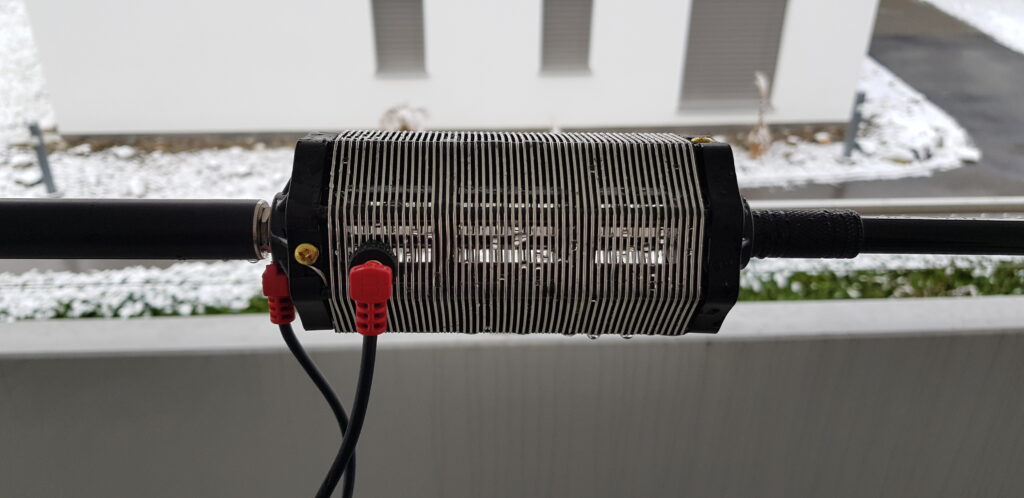

2 x Long Band Spule ( Tip bei der 7.Windung Rot und Schwarz ohne Tip)
2 x Long Telescope Whip Version
Achtung: Diese Installation ist sehr Windanfällig und sollte nur bei wenig bis keinem Wind eingesetzt werden. An den Whips sollten dringen Verstärkungen eingesetzt werden. Die Eingepressten Gewinde sind sonnst zu schwach.

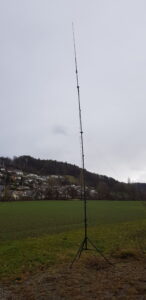

20m Vertikal
Bei der Konfiguration sehr difficil. Mit den Antennen Analyzer ist es vor allem sehr wichtig die Länge des Gegengewichts einzustellen. Beachtet bitte, dass sich das SWR bei zunehmender Höhe der Antenne sich in auf der Frequenz auch nach oben verschiebt.
Wichtig ist, dass die Spule direkt über dem VersaTee montiert wird. Darüber die zwei Buddipole Arme 22′ und den kurzen Whip. A Triple Ratio Switched Balun Einstellung 1:1
Konfiguration für 20m Vertikal
1 x short Band Coil ( Tip bei Rot
2 x Buddipole arm 22′
1 x short Telescope Whip Version
1 x Radial ca. 5m lang

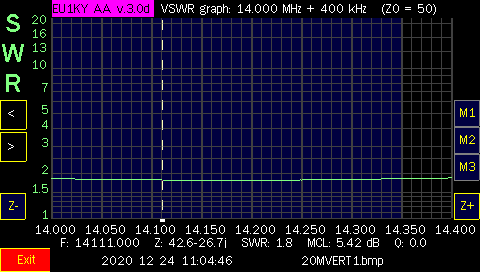

Abstimmen wie immer mit dem Antennen Analyzer. Es lässt sich für das Gesamte Band ein SWR besser als 1.5:1 erreichen.

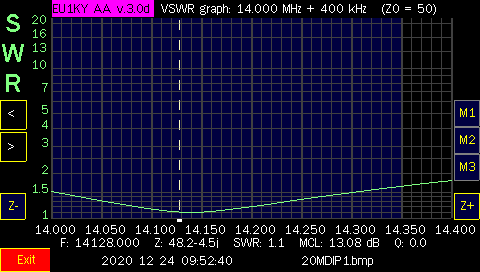

20m Horizontal

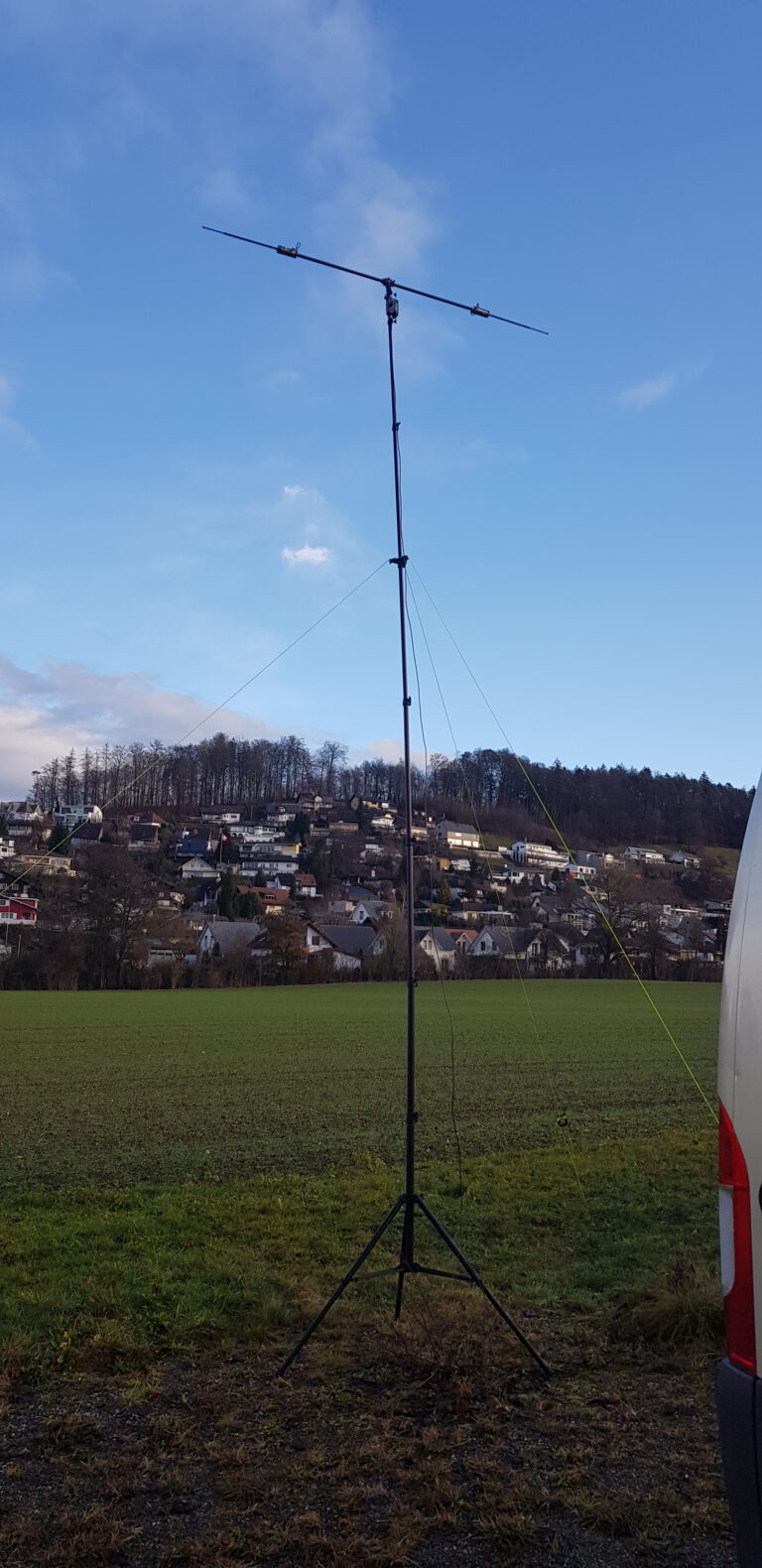

Die Installation ist einfach und die Anleitung ist perfekt. Die Antenne wird über die Länge der Whip angepasst. Dazu wieder mit den Antennen Analyzer die Antenne abstimmen und schon geht’s los.
Auf der linken Seite ist die verkürzte Version mit dem Triple Ratio Switched Balun 4:1 und auf der rechten Seite ohne TRSB.
Unfälle
Als Vorwort ist hier zu bemerken, dass die Antenne ein Kompromiss zwischen Gewicht und Funktionalität ist. Daher diese Defekte sind durch unsachgemässe Handlungen entstanden!
Ich will damit sagen, dass beim Hantieren mit dieser Antennenkonstruktion Vorsicht geboten ist.

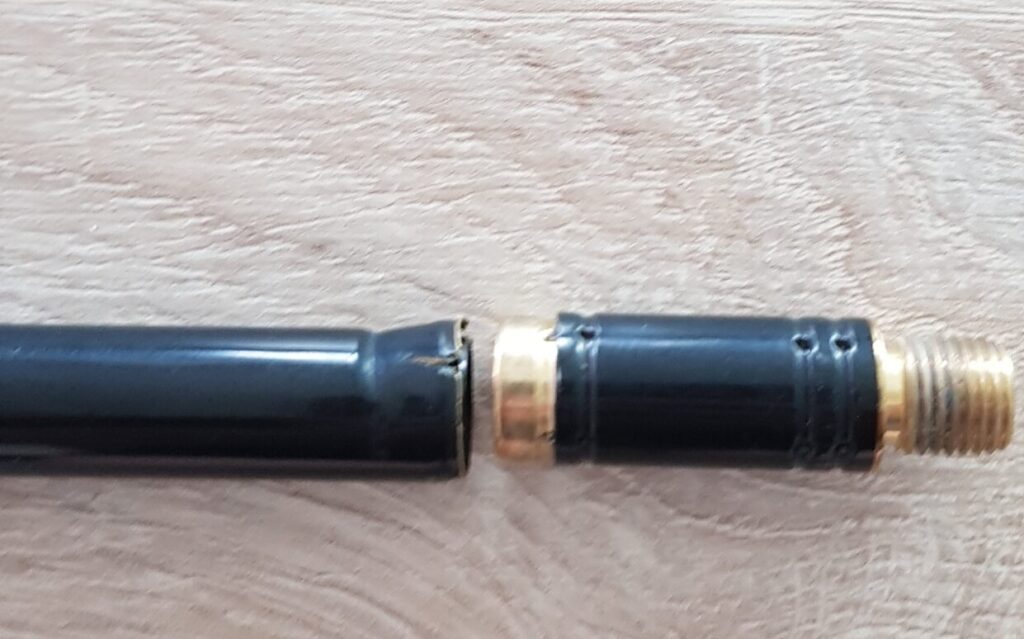

Trotz der Verstärkung, brach der Long Telescope Whip direkt hinter der Verstärkung.

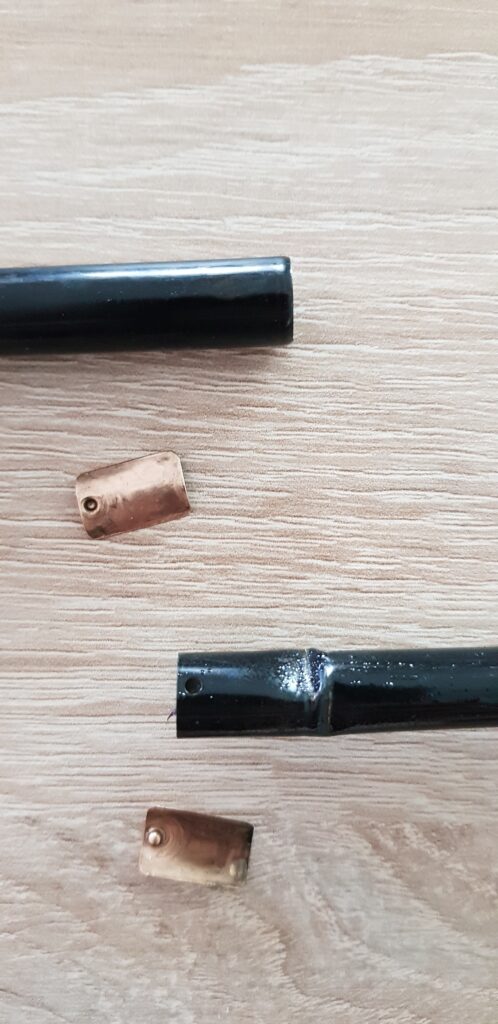

Wenn die Antenne auf den Telescope Whip fällt, knickt dieser auch sehr schnell.
Fazit
Die Buddipol ist eine sehr gute Antenne und für den portabel Betrieb bestens geeignet. Das Buddipol Paket kann schnell für die verschiedenen Bänder einsatzbereit gemacht werden und funktioniert ausgezeichnet.
Auf der Homepage sind ausführliche Dokumentationen vorhanden, für den Einsatz und Konfiguration des Antennensystems.
Persönlich macht mir das System viel Spass und kann es nur weiterempfehlen.
73 de Toni HB9XBY
